藥用玻璃瓶?jī)?nèi)應力檢測方法

　　關鍵詞：玻璃瓶?jī)?nèi)應力、藥用玻璃瓶測試內應力、定量偏光應力儀、輸液瓶?jī)?nèi)應力測試、玻璃瓶退火程度檢測儀

　　玻璃瓶?jī)?nèi)應力值的大小對藥用玻璃瓶的質量起著決定性作用，這主要由瓶子在燒制過程中的退火工藝決定。一旦藥用玻璃瓶如輸液瓶等因內應力的不達標，導致玻璃瓶的機械強度和熱穩定性等性能降低，便大大增加了瓶子在運輸、高溫消毒滅菌、藥品灌裝以及存放等過程中的破損幾率。

　　因此，玻璃瓶生產企業做好內應力的檢驗工作，不僅能有效控制瓶子的質量，還是用于監督和控制退火工藝制度的有效手段。

　　一、檢測標準：

　　GB/T 12415 -2015《藥用玻璃容器內應力檢驗方法》

　　二、檢測儀器：

　　濟南三泉中石實驗儀器有限公司自主研發的YLY-03 藥用玻璃瓶偏光應力儀，又稱為數顯偏光應力儀，現已滿足和符合多項國家和國際標準：GB/T4545 《玻璃瓶罐內應力檢驗方法》、GB/T12415《藥用玻璃容器內應力檢驗方法》和YBB00162003-2015《內應力測定法》。

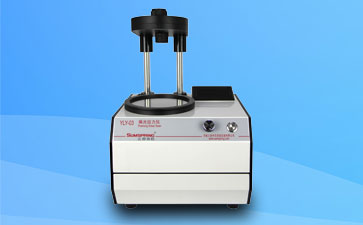

　　藥用玻璃瓶偏光應力儀

　　藥用玻璃瓶偏光應力儀用于新版藥包材要求的各容量安瓿瓶?jī)?nèi)應力值偏光測定和滿足新版藥包材標準要求的測試各類玻璃西林瓶、輸液瓶、口服液瓶等藥用玻璃玻璃瓶?jī)?nèi)應力大小的定量測量。

　　三、藥用玻璃瓶偏光應力儀檢測玻璃瓶?jī)?nèi)應力方法

　　A.對藥用玻璃瓶底部的測試

　　(1)將靈敏色片取下，將四分之一波片置入視場，調整偏光應力儀零點，使之呈暗視場。

　　(2)把試樣放入視場，從口部觀察底部，這時視場中會出現暗十字，如果試樣應力小，則這個暗十字便會模糊不清。

　　(3)旋轉檢偏鏡，使暗十字分離成兩個沿相反方向移動的圓弧，隨著暗區的外移，在圓弧的凹側便出現藍灰色，凸側便出現褐色。如測定某選定點的應力值，則旋轉檢偏鏡直至該點藍灰色剛好被褐色取代為止。

　　(4)繞軸線旋轉供試品，找出最大應力點，旋轉檢偏鏡，直至藍灰色被褐色取代

　　(5)記錄此時的檢偏鏡旋轉角度，并測量該點的厚度。

　　B.對藥用玻璃瓶瓶壁的測試

　　(1)步驟同上述5?1。

　　(2)把試樣放入視場中，使試樣的軸線與偏振平面成45o，這時側壁上出現亮暗不同的區域。

　　(3)旋轉檢偏鏡直至側壁上暗區聚會，剛好完全取代亮區為止。

　　(4)繞軸線旋轉供試品，借以確定max大應力區。

　　(5)記錄測得最大應力區的檢偏鏡放置角度，并用CHY-B1瓶壁壁厚測試儀分別測量?jī)蓚?cè)壁原的厚度(記錄兩側壁壁厚之和)。。

　　藥用玻璃瓶偏光應力儀YLY-03采用高精度式角度編碼器進行測量，精度優于2nm，遠高于市場同類產品;且過程中可進行定性、定量?jī)煞N試驗?zāi)Ｊ剑獬滩詈徒嵌戎祵?shí)時顯示直讀。更為關鍵的是，偏振場暗視場可一直處于零角度點，無需人為校對，避免了人為因素導致的誤差，因此是各大生產企業理想的檢測儀器。
